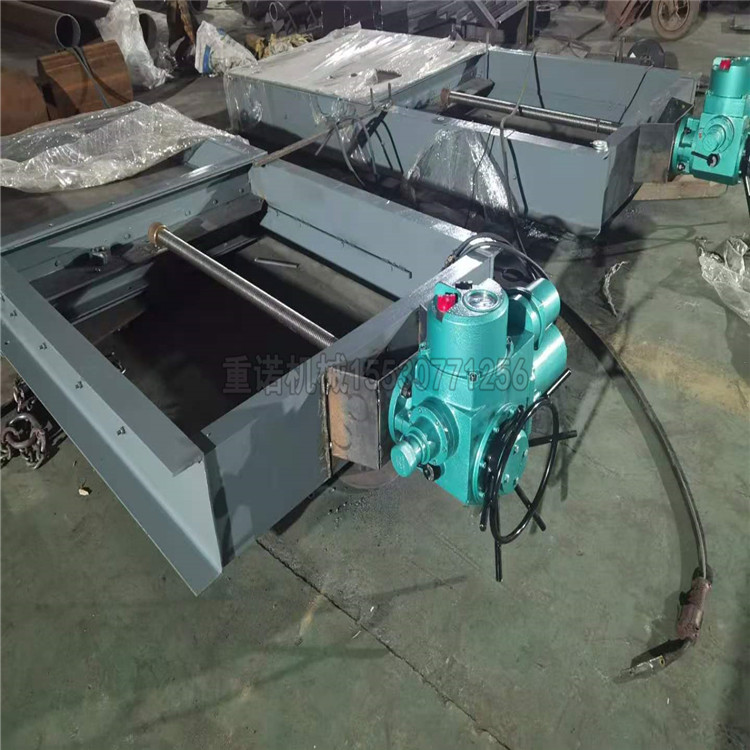

手動插板閥通常手動插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的于卸料器配套使用，手動螺旋閘閥的直徑與卸料器進料口配套，有方形和圓形兩種。手動插板閥經常與卸料裝置或是料倉配套使用，手動螺旋閘閥采用法蘭連接安裝簡易，進出料口有方形和圓形兩種，根據口徑的大小有幾十種規格，廣泛應用于冶金、碳素、化工、建材等行業。手動插板閥具有結構簡單緊湊、設計合理、密封可靠、操作輕便靈活、體積小、通道流暢、阻力小、易安裝、易拆卸等優點，手動螺旋閘閥可水平安裝或是垂直安裝，具有防磨損和自動補償功能壽命長等特點。手動插板閥在正常的使用過程中各傳動部位應定期檢查，加潤滑油做好維護。手動插板閥安裝及說明1. 插板閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；

2. 各連接部位螺栓，要求均勻擰緊；3. 檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活4. 用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；5. 用戶在安裝閥門時，必須預留閥門驅動的必要空間6. 驅動裝置的接

線須按線路圖進行；插板閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

氣動插板閥的氣缸一般選用SC型氣缸。

SC標準氣缸適用在各行各業，除塵設備上的氣缸一般配套提升閥和電磁脈沖閥使用，公司根據客戶具體要求和需求定制不同缸徑和行程的氣缸、氣缸法蘭、氣缸配套的單耳雙耳、以及氣缸標準氣桿和氣缸加長氣桿等。

SC標準氣缸是離線清灰除塵設備離線閥的配套產品，也配在除塵器管道通風口的通風碟閥和氣動插板閥使用，除塵器專用氣缸一般分為前法蘭、后單耳、后雙耳、加長桿四種，四種也可交叉相配，隨除塵器的設計要求確定氣缸的缸徑和行程，也跟據客戶要定做。輸送機參數型號 輸送機的型號參數規格：LS100，160，200，250，315，400，500，630，800，1000，1250 長度從4m到70m，每隔8.5m一檔,當長度超過35m時,采用雙端驅動,選型時應符合標準公稱長度,特殊需要可在選配節中另行提出。 LS型螺旋輸送機規格、技術參數： 表一: 規格型號 100 160 200 250 315 100 500 630 800 1000 1250 螺旋直徑 100 160 200 250 315 100 500 630 800 1000 1250 螺 距 100 160 200 250 315 355 400 450 500 560 630 n 140 112 100 90 80 71 63 50 40 32 25 Q 2.2 7 13 22 31 62 98 140 200 280 380 n 112 90 80 71 63 56 50 40 32 25 20 Q 1.7 6 10 18 24 49
